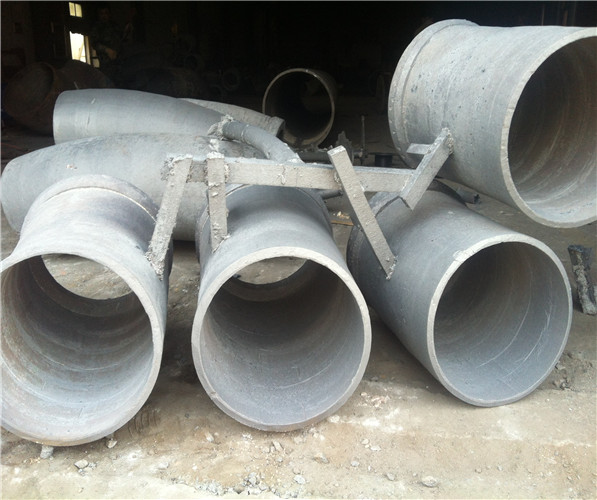

本工艺适宜各类规格的中碳稀土耐磨弯头金钢铸件的焊接请求:
1、资料商标:ZG40Cr24Ni2~1nMoRe
2、资料化学成分:C:0.13~0.45Cr:22~25Mn:0.8~1.4Ni:1.6~2.2
Mo:0.25~0.35Re:参与量
3、对铸件及知悍结构件停止焊接，焊条选择采取不锈钢焊条。
4、通俗采取直流式电焊机焊接。
5、焊接电流选择低电流80-120A，焊速尽可能慢。
6、应防止在O°C以下或高温湿润的风口下焊接。
7、铸件焊接时以防应力集中，室外温度低于O°C时可采取气焊枪或喷灯，对焊接部位加热200-300C后施焊，如施工现场温度超越O°C时不需加热。焊后如有条件应用石棉布干石灰停止保温处理。(依据具体的现场气候温度决定)
8、焊接部位宜采取点焊、对称焊，然后全部焊的方法，防止应力集中使铸件开裂，焊接第一层(打底)时、如对接缝较小，可采取3.2焊条。焊接第二层时，采取4.0焊条，因铸件较大年夜，可按1/6圈，分段焊接。
9、对分层焊接的部位应在第一层温度冷却至200-300。C后把焊皮清除洁净后再焊第二层，依次类推。
10、对焊接中出现的裂纹应先沿裂纹两侧切接坡口，坡口深度和长度应将裂纹部位割除再从新补焊。焊接裂纹时先封头，由裂纹根部末尾沿裂纹焊接。对硬度大年夜于HRC38的，盖面时采取AI02焊条。
冀公网安备13092502002480号
